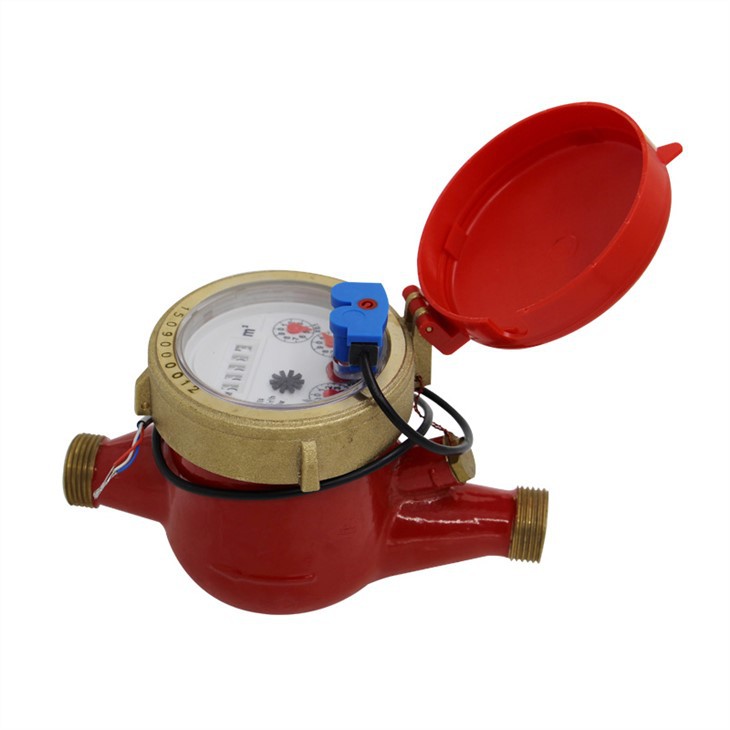

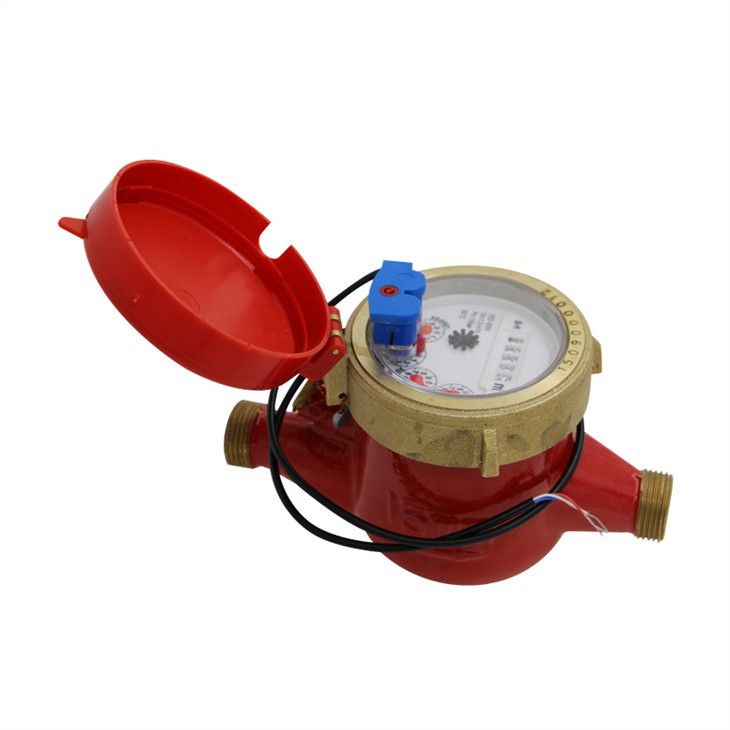

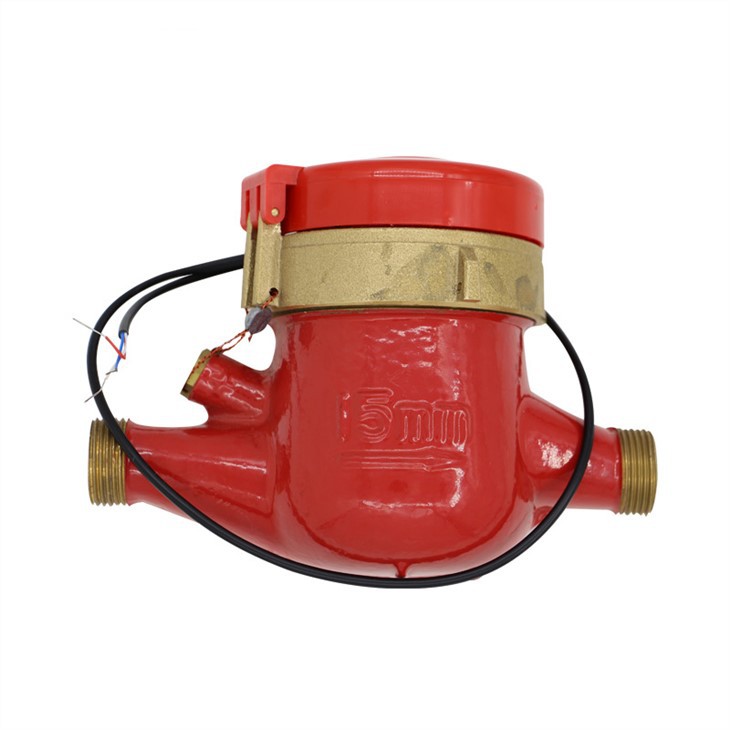

MULTI-JET TIPS
Sausās skalas misiņa korpusa karstā ūdens skaitītāji
Pieteikums
Cauruļvadā ejošā aukstā (karstā) ūdens tilpuma mērīšana. Ūdens skaitītāju izmanto mājām, komerciālai, pašvaldībai, cauruļvadam
Iespējas
· Magnētiskā piedziņa, zemāka transmisijas pretestība.
·Magnētiskais vairogs, ārējā magnētiskā lauka aizsardzībai.
· Aizzīmogots sausais reģistrs nodrošina ilgu laiku skaidru nolasījumu.
· Ārējā regulēšanas ierīce.
Aksesuāri: 2gab sakabes, 2gab sakabes uzgriežņi un 2gab paplāksnes.
· Ar augstu precizitāti
· Horizontālai lietošanai
· Piederumos ietilpst sietiņš, rotējošais virzulis, savienojuma logrīks, savienotāja stiprinājums
Izvēles funkcijas
·Reģistrēt noslēgto tipu: Sausais tips; Daļēji sauss tips; Super-sausais tips.
·Precizitāte: R=80 ; 100; 125; 160;b klase;c klase.
· Izmērs: 15 ~ 50 mm.
·Karsts ūdens.
· Pretvārsts.
·Niedres slēdža iespēja.
· Vairāki garumi un savienojumi ir pieejami pēc pieprasījuma.
· Vītnes gala tips: BSP / NPT.
· Materiāli: Misiņš, Misiņa saskarne, Misiņa materiāls
· Misiņa darba spiediens: PN16 (16bar)
· Nodrošina impulsu izvadi/rs485 modbus/vadu tālvadības pulti/impulsu sadalītāju/impulsu nolasīšanas displeju
Maksimāli pieļaujamā kļūda
·Apakšējā zonā no qmin ieskaitot līdz, bet izņemot qt ir ±5%.
·Augšējā zonā no qt ieskaitot līdz qs ieskaitot ir ±2%; ±3% karstā ūdens skaitītājam.
Atbilstība standartiem
Tehniskie dati atbilst starptautiskajam standartam ISO 4064.
Darba apstākļi
· Ūdens temperatūra: 0,1 ℃ ~ 90 ℃ karstā ūdens skaitītājam.
·Ūdens spiediens: ≤1.6Mpa (16 bar).
Kopējie izmēri un svars
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Izmērs (collas) | 1/2&kvotu; | 3/4&kvots; | 1&kvots; | 1-1/4&kvots; | 1-1/2&kvots; | 2&kvots; | 2&kvots; |
| Garums (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Platums (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Augstums (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Savienojuma vītne D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Atloka gals |
| Svars (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Tehniskie dati
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Izmērs (collas) | 1/2&kvotu; | 3/4&kvots; | 1&kvots; | 1-1/4&kvots; | 1-1/2&kvots; | 2&kvots; | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Maksimālais nolasījums (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Minimālais nolasījums (litri) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Maksimālais spiediens (bārs) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Spiediena zudums | 63 | ||||||
| Maksimālā temperatūra | T=50/90 | ||||||
| Impulsu izvades opcija | Vmax=24 V | ||||||
| Maksimums=100 mA | |||||||
| Pmax=2W | |||||||
