Pieteikums
Aukstā pārnēsājamā ūdens tilpuma mērīšana, kas iet caur cauruļvadu. Piemērots arī tīram ūdenim
Ekspluatācijas stāvoklis
Maksimālais pieļaujamais ūdens spiediens 1,6 MPa.
Izturīga ūdens temperatūra: 50 grādi.
Iespējas
Zems palaišanas plūsmas ātrums.
Tilpuma rotācijas virzuļa mērīšanas princips.
·LXHY-15~20 nav uzstādīšanas vietas ierobežojums. Precizitāte netiek ietekmēta visur, kur ir uzstādīts pie horizontāla, vertikāla vai slīpa cauruļvada.
Reģistrs ir aizzīmogots ar speciālu šķidrumu, lai saglabātu skaidru rādījumu ilgstošas darbības laikā.
Mehānisms augstas kvalitātes materiāla izmantošana, lai nodrošinātu stabilu raksturlielumu.
Precīzs mērījums, kas atbilst ISO 4064 C klasei.
Pēc pieprasījuma sēriju var aprīkot ar sava veida tālvadības pārraides ierīci.
Pulsa pozīcija
| Magnēta pozīcija | Litrs/impulss |
| *0.0001 | 1 |
|
*0.001 |
10 |
Piezīme

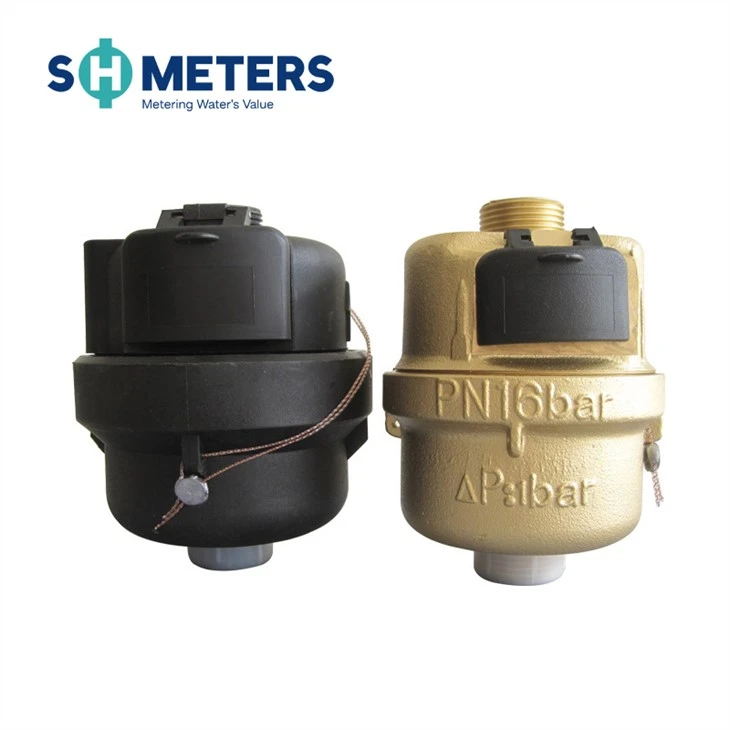

Korpusa materiāls: Misiņa korpuss / Plastmasas korpuss.
Izmērs: Plastmasas korpuss: DN15-20; Misiņa korpuss: DN15-40.

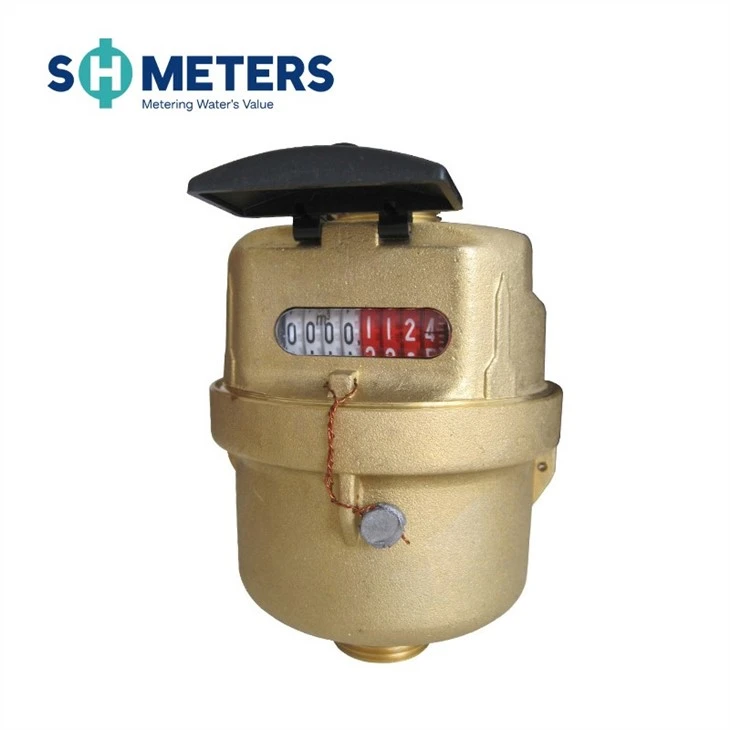

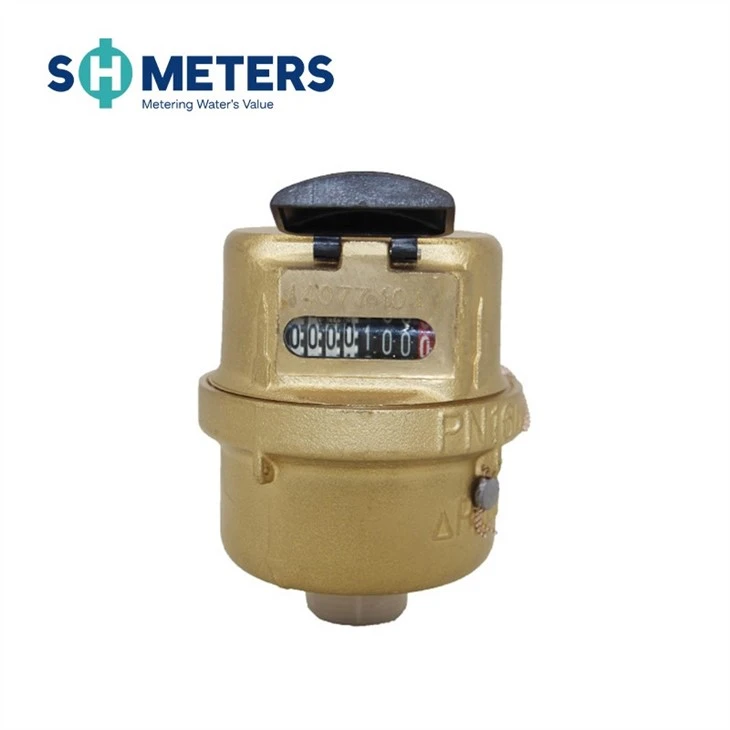

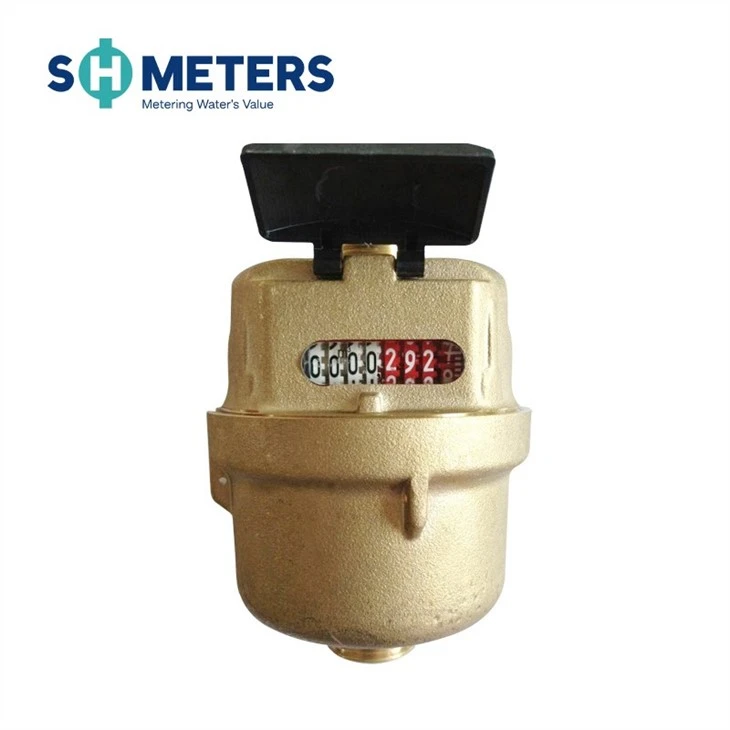

Var izvēlēties dažādus reģistrus
| Dial Picture | Mērvienība |
 |
Mērvienība: CBM 8 RITEŅI Četri sarkani, četri balti riteņi. Minimālais rādījums: 1L |
 |
Mērvienība: CBM 8 RITEŅI Trīs sarkani, pieci balti riteņi. Minimālais rādījums: 1OL |
 |
Mērvienība: Apvienotās Karalistes galons 8 RITEŅI Viens sarkans, septiņi balts ritenis Minimālais rādījums: 1 UK/galons |
 |
Mērvienība: Apvienotās Karalistes galons 8 RITEŅI Viss balts ritenis Minimālais rādījums: 10 UK galoni |
 |
Mērvienība: ASV galons 8 RITEŅI Viens sarkans, trīs melni, četri balti ritenis Minimālais rādījums: 1 ASV galons |
Izmēri
| Apraksts | Vienība | Hidrauliskie dati un izmēri | |||||
| Nominālais izmērs | mm (collas) | DN15(1/2) | DN20(3/4) | DN(1) | DN32 (1-1/4) | DN40 (1-1/2) | |
| 4. ceturkšņa kļūdu ierobežojums ±2 procenti | m³/h | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3 kļūdu ierobežojums ±2 procenti | m³/h | 2.5 | 4.0 | 6.3 | 10 | 16 | |
| Q2 kļūdu ierobežojums ±2 procenti | l/h | 25 | 40 | 63 | 100 | 160 | |
| Q1 kļūdu ierobežojums ±5 procenti | l/h | 15.6 | 25 | 39.4 | 62.5 | 100 | |
| Min.Lasīšana | l | 0.05 | 0.05 | 0.05 | 0.5 | 0.5 | |
| Max.Lasīšana | m³ | 9999.9999 | 9999.9999 | 9999.9999 | 99999.999 | 99999.999 | |
| KARTE | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
| Nospiediet Loss ΔP AT | MPa | Mazāks vai vienāds ar 0.063 | Mazāks vai vienāds ar 0.063 | Mazāks vai vienāds ar 0.063 | Mazāks vai vienāds ar 0.063 | Mazāks vai vienāds ar 0.063 | |
| L | mm | 115 | 165 | 199 | 260 | 300 | |
| B | mm | 43 | 43 | 53 | 60 | 77 | |
| svars | Bez Savienojumiem | Kilograms | 1.14 | 1.56 | 2.48 | 3.47 | 5.65 |
| Ar savienojumiem | Kilograms | 0.97 | 1.3 | 2.05 | 2.75 | 4.7 | |
Maksimāli pieļaujamā kļūda
Eksplozijas skats
