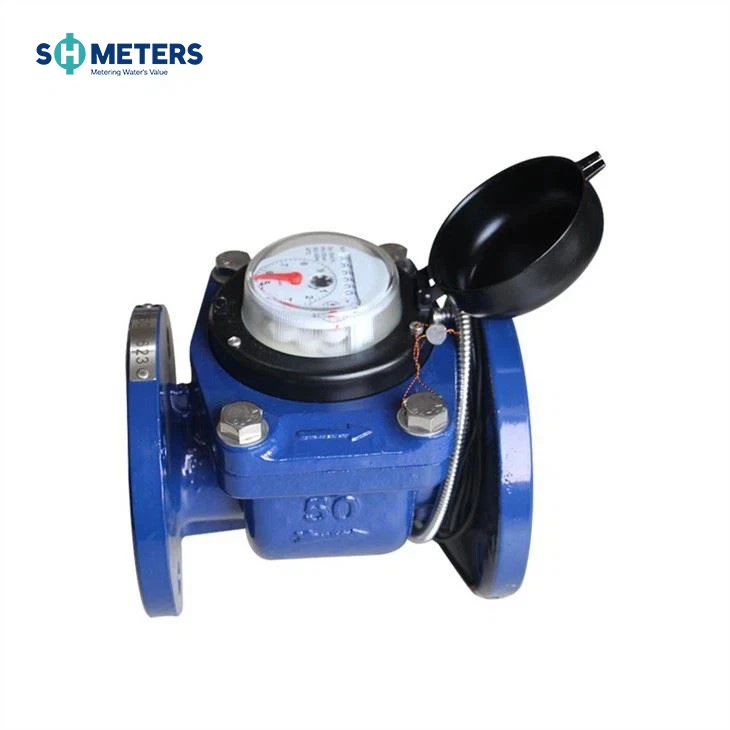

LXXG(R)-50~300(mm)
Apūdeņošana Horizontālais lāpstiņas ritenis, sausās skalas aukstā (karstā) ūdens skaitītājs
Pieteikums
Aukstā (karstā) ūdens tilpuma mērīšana, kas iet caur cauruļvadu. ūdens skaitītāju izmanto apūdeņošanai, pašvaldībai utt.
Iespējas
· Noņemama elementa struktūra, vienkārša uzstādīšana un apkope
· Sausā skala, magnētiskā piedziņa
·Liela plūsmas jauda, mazs spiediena zudums
· Pretojieties ūdens svilpei un piesārņojumam
· Vakuuma aizzīmogots reģistrs nodrošina, ka ciparnīcā nav kondensāta un saglabā rādījumu skaidru ilglaicīgas darbības laikā
· Atlasīti augstas kvalitātes materiāli vienmērīgam un uzticamam raksturlielumam
·Tehniskie dati atbilst starptautiskajam standartam ISO 4064/ISO9100
· Ar augstu precizitāti
·Izstrādājuma piederumi ietver savienotājus, filtrus, savienojumu piederumus, cauruļu piederumus, atloku, filtru
Izvēles funkcijas
·Plastmasas reģistrs, vara reģistrs un pilna stikla reģistrs
· Precizitāte: R=25}/20/50
·Izmērs: DN50-DN300
· Auksts / karsts ūdens
·Niedres slēdža iespēja
· Var izvēlēties atloka standartu
· Var izvēlēties pagriezt 360 grādus
· Var izvēlēties čugunu, kaļamu čugunu, nerūsējošo tēraudu, GG25, GGG50, SS304, SS316 korpusu
·Darba spiediens: PN16/25
· Nodrošina impulsu izvadi
Darba stāvoklis
·Ūdens temperatūra: {{0}}.1 grāds ~50 grādi (0,1 grāds ~90 grādi karstā ūdens skaitītājam)
· Ūdens spiediens: mazāks vai vienāds ar 1.{1}}Mpa (1,6 MPa pēc pieprasījuma)
Maksimāli pieļaujamās kļūdas
· Apakšējā zonā no qmin ieskaitot līdz, bet izņemot qt ir ±5 procenti
· Augšējā zonā no qt līdz un ieskaitot qs ir ±2 procenti (±3 procenti karstā ūdens skaitītājam)
Izmēri
| Tips | Izmērs | Garums | Augstums | Savienojošais atloks | ||
| mm | D1 Ārējais diametrs | D2 skrūves apļa diametrs | Savienojuma skrūves (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20 (1,0 Mpa) |
| 12-M20 (1,6 Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20 (1,0 Mpa) |
| 405 | 355 | 12-M24 (1,6 Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20 (1,0 Mpa) |
| 460 | 410 | 12-M24 (1,6 Mpa) | ||||
PIEZĪME. Atloka izmērs atbilst ISO7005-1:1988 standartam. Atloka standartu var pielāgot. Tiek pieņemts arī produktu pasūtījums ar īpašām prasībām
Pulsa pozīcija
| Izmērs | Pulsa pozīcija |
| DN50-200 | 100/1000L/impulss |
| DN{0}}DN300 | 1000L/impulss |
Spiediena zuduma līkne
Plūsmas tehnikas specifikācija
| Nominālā plūsma | Maksimālā plūsma Q4 | Pastāvīgā plūsma Q3 | Q3/Q1 | Q2/Q1 | Pārejas plūsma Q2 | Minimālā plūsma Q1 | Minimālais lasīšanas līmenis | Maksimālā lasīšana | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Divu niedres slēdžu sistēmas darbības apraksts
Lūdzu, skatiet tālāk redzamo divu niedres slēdžu sistēmas shēmu. Abi niedres slēdži tiks darbināti attiecīgi "IESLĒGTS" VAI "IZSLĒGTS" ar magnētu, kas piestiprināts rādītājam vai zobratam, kad tas darbojas reģistrā, bet nekad "IESLĒGTS" tajā pašā laikā, ja vien neuzbrūk izejas magnēts.
Divi niedru slēdži iedarbina divus "ON" un divus "OFF" vienā rādītāja raundā vai pārnesums nozīmē vienu signāla izvadi, šis princips novērš signāla izejas zudumu vai pārskaitīšanu slēdžu skriešanas vai caurules vibrācijas dēļ, tāpēc nodrošina signāla izvades uzticamību.
Garantija
Visiem skaitītājiem tiks nodrošināta garantija pret ražošanas un materiālu defektiem vienu (1) gadu no pieņemšanas dienas. Bojātie skaitītāji vai detaļas, kas atklātas šajā laika posmā, tiek nomainītas bez maksas pēc atgriešanas SHMETERS.
