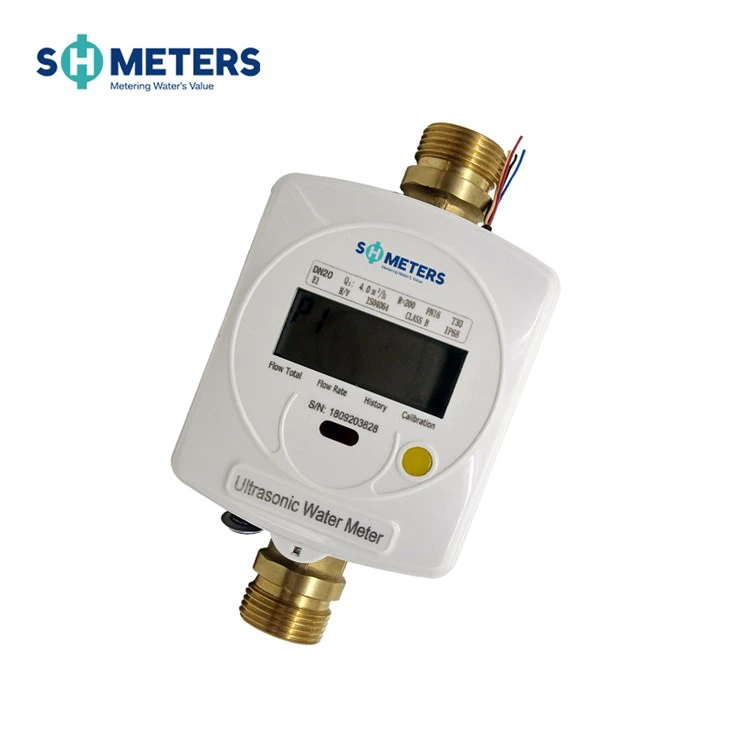

Produkta apraksts

Nav kustīgu daļu, augsta precizitāte gadiem ilgi. Plūsmas sensorā nav kustīgu sastāvdaļu, izvairieties no mehānisko daļu ilgstošas noberšanās, kas var izraisīt neprecīzus mērījumus un skaitītāja atteici. Šāds dizains ir arī izturīgs pret piemaisījumiem, tāpēc nekādas pārbaudes un apkope ir bez maksas.

product-790-380

Produkta īpašības

Zems palaišanas ātrums (5L/h), nodrošina precīzu mērījumu;
Plūsmas ātrums ir zems pie 12,5 l/h;
Dinamiskais diapazons (Q3/Q1) sasniedz 200:1;
Nav mehānisku kustīgu daļu, nav nodiluma, ilgs kalpošanas laiks;
Zema spiediena zudums;
Izmērāms plūsmas ātrums;
Augsta mērīšanas frekvence;
Infrasarkanā fotoelektriskā lasīšanas saskarne;
Kapacitatīvs pieskāriens;
Akumulators ER26500 8500mAh;
Materiāls: 58 varš, ABS sveķi;
Var uzstādīt jebkurā vietā;
Izklausās kā trauksmes signāls, kad ieplūst gaiss;
Atbalsta RS485 Modbus/LoRa/LoRaWAN/NB-IOT, piemērots uzstādīšanai ārpus telpām;
IP68 aizsardzības līmenis;
Dati netiks zaudēti pat tad, ja barošana tiks izslēgta. Dati tiek glabāti vairāk nekā 10 gadus, automātiski tiek saglabāti 23 mēnešu vēsturiskie dati;
Tehniskie dati atbilst starptautiskajam standartam ISO4064;
Iegūts ISO9001 sertifikāts;
Garantijas laiks: 2 gadi.

Tehniskais parametrs

Nominālais diametrs (mm)	15	20	25	32	40
Pārslodzes plūsma Q4 (m/h)	3.125	5	7.875	12.5	20
Pastāvīgā plūsma Q3 (m3/h)	2.5	4	6.3	10	16
Pārejas plūsma Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Minimālā plūsma Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Palaišanas plūsma (m3/h)	0.005	0.005	0.008	0.01	0.015
Maksimālā plūsma	999999.999
Mērīšanas diapazons	Q3/Q1, R200/(R250 pielāgojams)
Precizitātes klase	2. klase
Spiediena zuduma klase	Mazāks vai vienāds ar 0.04 MPa
Darba spiediens	1,6 MPa
Temperatūras klase	T30/T50
Temperatūras diapazons	(5 ~ 55) grādu
Uzglabāšanas temperatūra	-20~60 grādi
Vides klase	B klase
Elektromagnētiskā klase	E1
Barošanas avots	Iebūvēts litija akumulators DC 3.6V
Akumulatora darbības laiks	8-10 gadi
Akumulatora ietilpība	8500 mAh
Enerģijas patēriņš	10μA
Uzstādīšanas pozīcija	Jebkurš leņķis
Displejs	LCD, 8 cipari papildu rakstzīmes
Uzstādīšanas solis	U10/D5
Komunikācijas interfeiss	RS485 modbus/ LoRa/LoRaWAN/NB-IOT
Aizsardzības klase	IP68

Paziņojumi par uzstādīšanu

Pirms uzstādīšanas, lūdzu, izskalojiet caurules, lai novērstu svešķermeņu, piemēram, grants, iekļūšanu;
Uzstādiet vārstus un filtrus ūdens skaitītāja priekšā;
Uzstādīšanas laikā nepieskarieties elektriskajām sastāvdaļām un nevelciet vadus, lai izvairītos no bojājumiem;
Ja ūdens skaitītājs ir uzstādīts horizontāli vai noliekts, lūdzu, uzstādiet ultraskaņas plūsmas zondi horizontāli uz caurules. Ja tas ir uzstādīts vertikāli, lūdzu, pārliecinieties, ka ūdens plūsma ir no apakšas uz augšu;
Uzstādot, lūdzu, ņemiet vērā, ka caurules bultiņas virzienam jāatbilst ūdens plūsmas virzienam;
Savienojuma blīve ir jāuzstāda pareizi, lai izvairītos no novirzes un ūdens bloķēšanas, kas ietekmēs ūdens skaitītāja precizitāti;
Neuzstādiet ūdens skaitītāju vietā, kur to var ietekmēt spēcīga mehāniska vibrācija. Īpaša piezīme:

1. Apkopes laikā ūdens skaitītājam ir ieteicams uzstādīt ieslēgšanas vārstu un filtru, bet aiz ūdens skaitītāja - ieslēgšanas vārstu. Pirms un pēc ūdens skaitītāja jāuzstāda pretvārsti, lai novērstu atpakaļplūsmu.

Pirms šī ūdens skaitītāja lietošanas caurule ir jāpiepilda ar ūdeni. Ja tas netiek darīts, mērījumi var būt neprecīzi vai neiespējami;
Uzstādot ūdens skaitītāju, ūdens skaitītāja priekšā ir jārezervē garums DN*10. Vai arī ir jānodrošina garums DN*5 aiz ūdens skaitītāja;
Ūdens skaitītājs atjaunina displeju un nolasa ūdens skaitītāja vērtību (ieskaitot sākuma un beigu vērtību) ik pēc 4 sekundēm;
Pārbaudot ūdens skaitītāju, nogaidiet vismaz 4 sekundes pēc vārsta aizvēršanas. Pretējā gadījumā testa rezultāti var tikt ietekmēti;
Pārbaudot un lietojot, lūdzu, pārliecinieties, ka vides plūsmas ātrums ir ūdens skaitītāja plūsmas diapazonā. Pretējā gadījumā ūdens skaitītājs var tikt bojāts;
Ja lietošanas laikā rodas darbības traucējumi (piemēram, nepareizi mērījumi), lūdzu, nekavējoties sazinieties ar attiecīgo vadības nodaļu un nelabojiet to pats;
Šim izstrādājumam ir uzlīmēta vienreizlietojama pretsadalīšanās uzlīme, kuru var noņemt tikai pilnvarots personāls. Pretējā gadījumā jūs nevarēsit baudīt bezmaksas pēcpārdošanas pakalpojumus.
