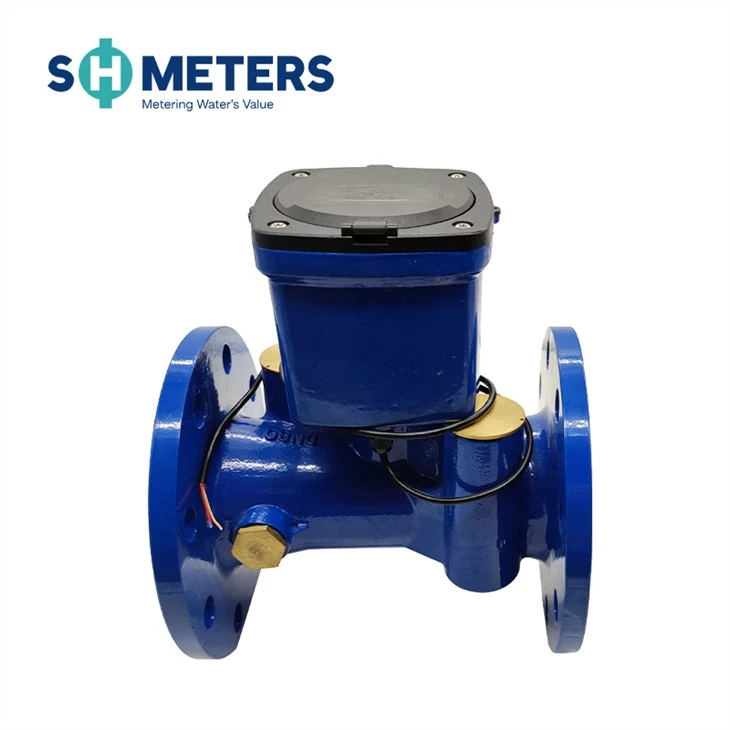

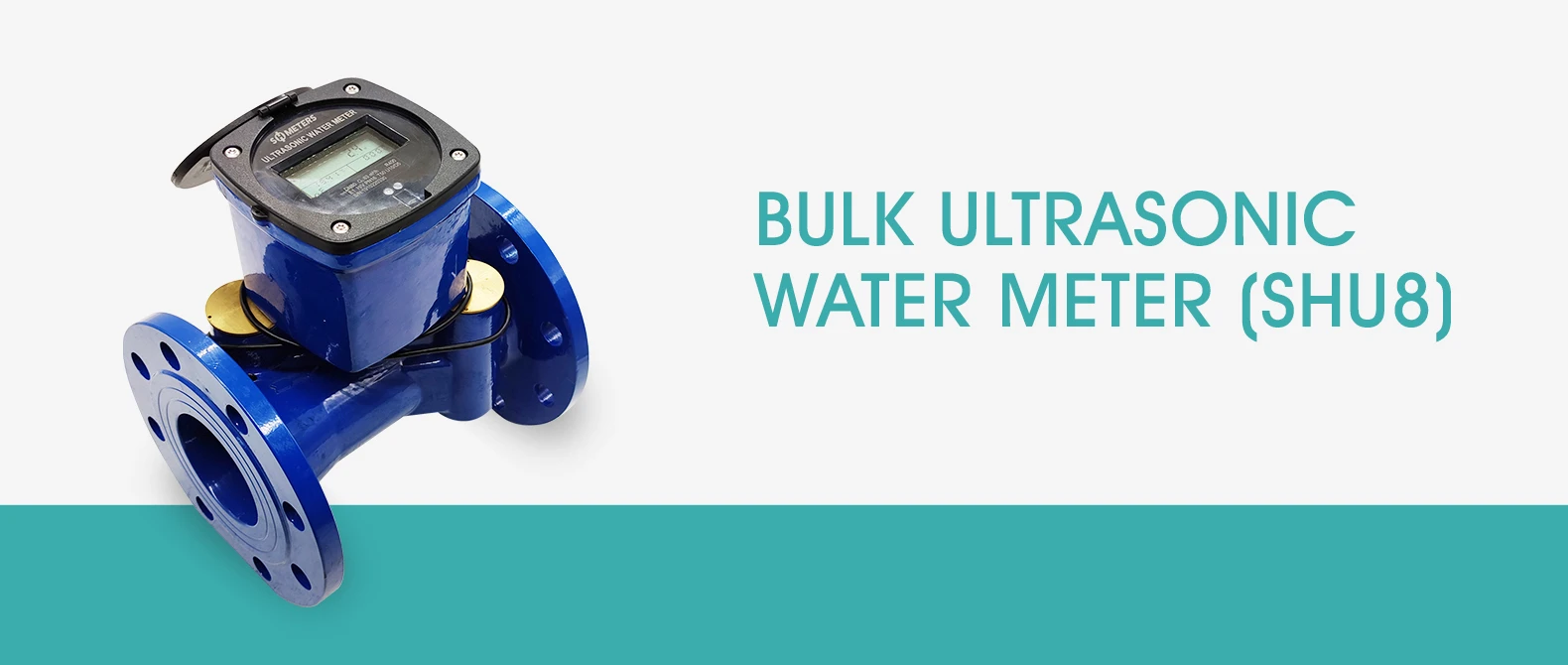

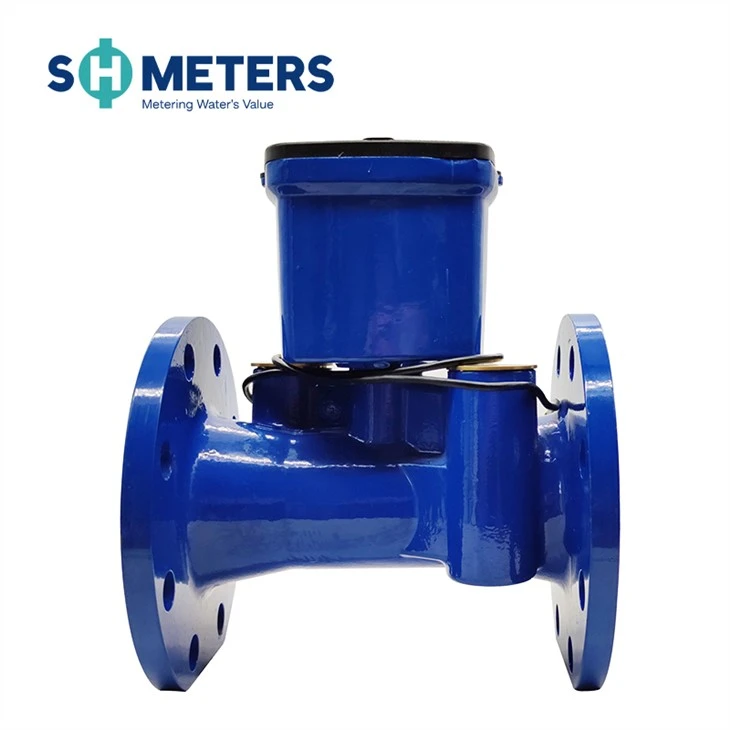

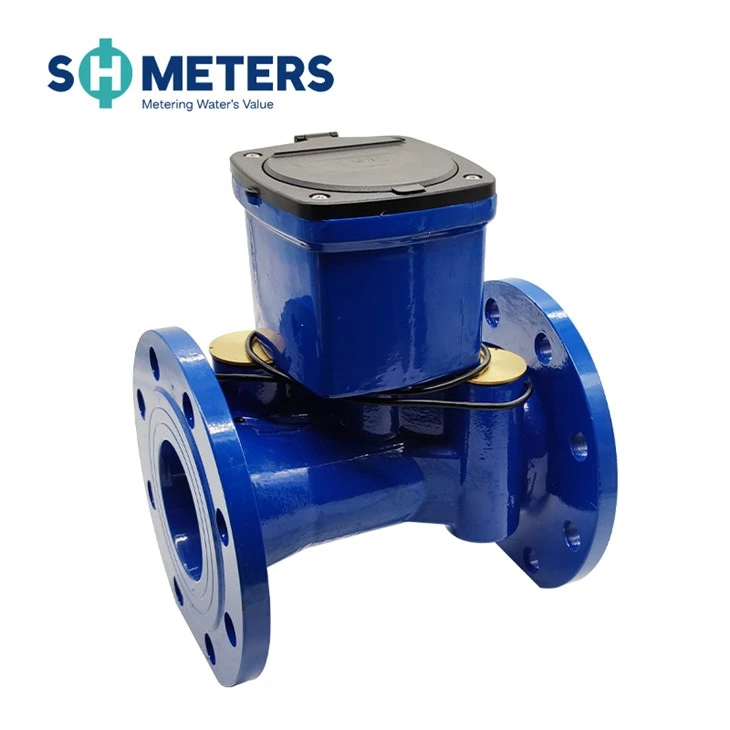

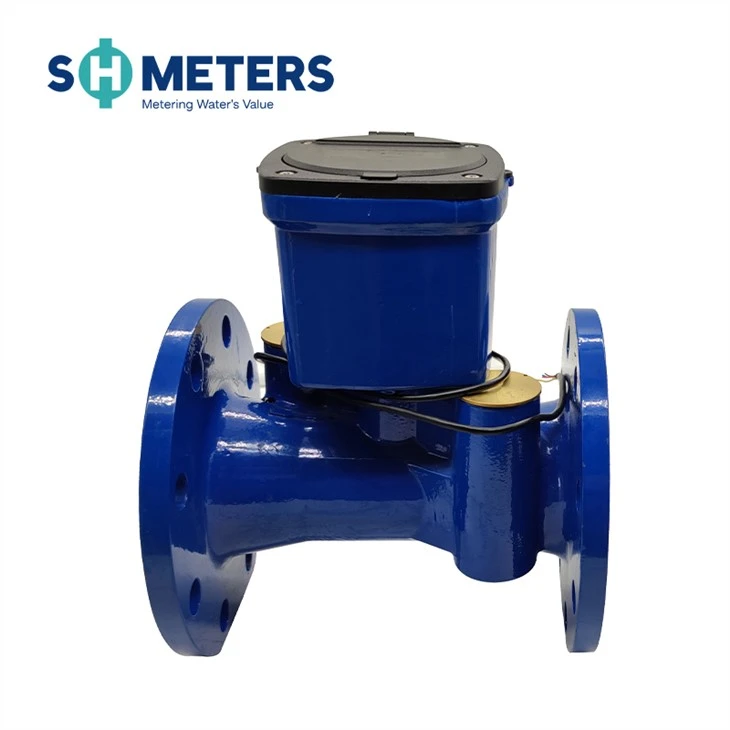

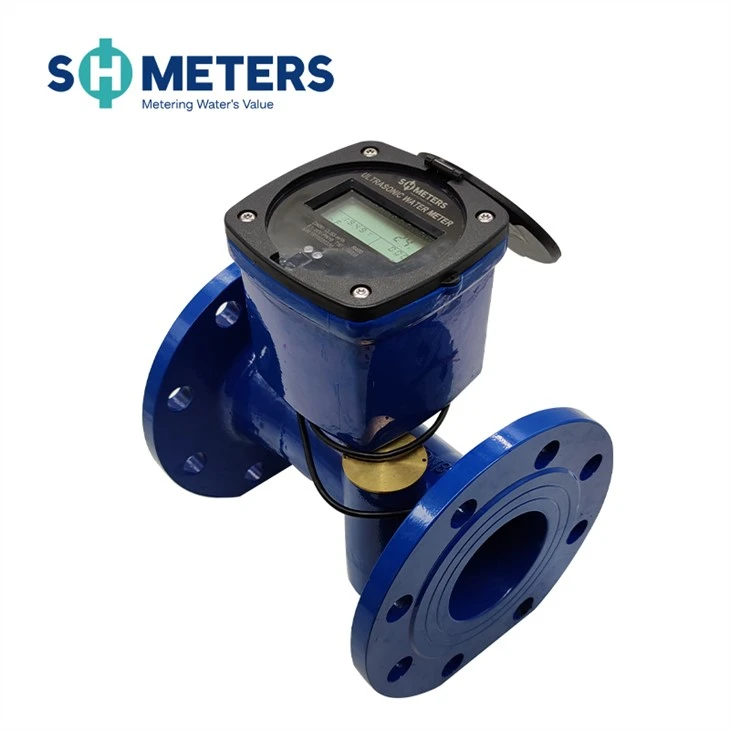

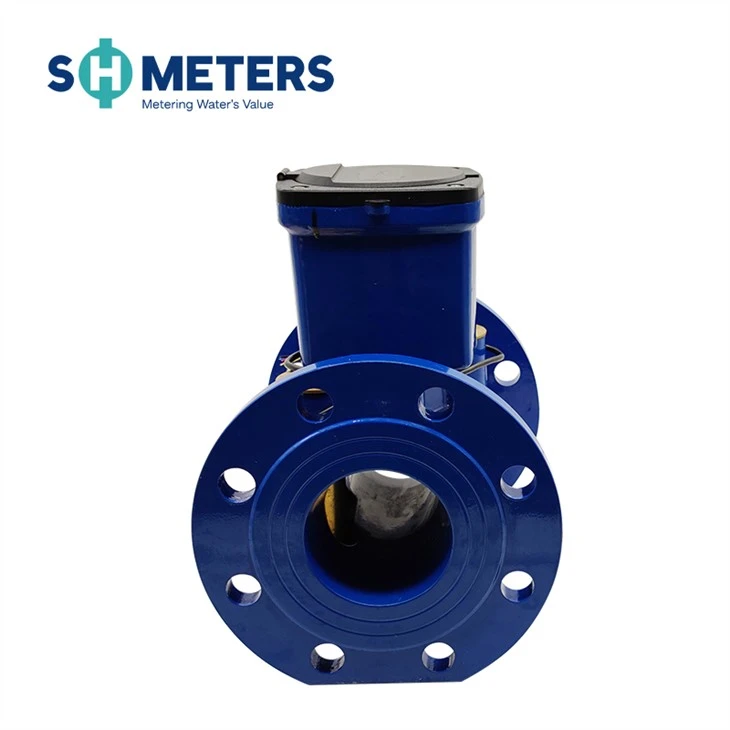

Produkta apraksts
Ultraskaņas ūdens skaitītājs ir mērīšanas instruments, lai nepārtraukti mērītu, reģistrētu un parādītu caur sensoru plūstošā ūdens tilpumu, izmantojot ultraskaņas laika starpības metodi. Pirms lietošanas rūpīgi izlasiet šo rokasgrāmatu, lai to izmantotu pēc iespējas labāk un izvairītos no nevajadzīgiem zaudējumiem.
tehniskais parametrs
|
Nominālais diametrs (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
Maksimālā plūsma Q4 (m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
Nominālā plūsma Q3 (m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
Pārejas plūsma Q2 (m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
Minimālā plūsma Q1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
Palaišanas plūsma (m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
Maksimālā plūsma |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Apgrieztā plūsma |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Mērīšanas diapazons |
Q3/Q1, R250 (R400 pielāgojams) |
||||||||||||||||||||||||||||||||
|
Precizitātes klase |
B klase |
||||||||||||||||||||||||||||||||
|
Spiediena zuduma klase |
Mazāks par vai vienāds ar 0.063 MPa |
||||||||||||||||||||||||||||||||
|
Darba spiediens |
1,6 MPa |
||||||||||||||||||||||||||||||||
|
Temperatūras klase |
T30 |
||||||||||||||||||||||||||||||||
|
Temperatūras diapazons |
(5 ~ 55) grādu |
||||||||||||||||||||||||||||||||
|
Vides klase |
Iekštelpās, B klase |
||||||||||||||||||||||||||||||||
|
Elektromagnētiskā klase |
E1 (dzīvojamā, komerciālā, rūpnieciskā) |
||||||||||||||||||||||||||||||||
|
Barošanas avots |
Iebūvēts litija akumulators DC 3.6V |
||||||||||||||||||||||||||||||||
|
Akumulatora darbības laiks |
＞ 10 gadi |
||||||||||||||||||||||||||||||||
|
Uzstādīšanas pozīcija |
Jebkurš leņķis |
||||||||||||||||||||||||||||||||
|
Displejs |
LCD, 8 cipari + papildu rakstzīmes |
||||||||||||||||||||||||||||||||
|
Plūsmas profila jutīguma klase |
U10/D5 |
||||||||||||||||||||||||||||||||
|
Komunikācijas interfeiss |
RS485 Modbus/ Impulsu izeja/GPRS/NB-IOT/Lorawan |
||||||||||||||||||||||||||||||||
|
Aizsardzības klase |
IP68 |
||||||||||||||||||||||||||||||||
|
Pieļaujamā uzglabāšanas temperatūra |
-20~60 grādi |
||||||||||||||||||||||||||||||||
|
Statiskā jauda |
10μA |
||||||||||||||||||||||||||||||||
|
Darbības jaudas patēriņš |
45μA |
||||||||||||||||||||||||||||||||
darba princips
Ultraskaņas ūdens skaitītājs ir jauna veida ūdens skaitītājs, kas var noteikt laika starpību, ko izraisa ātruma izmaiņas, ultraskaņas staram izplatoties ūdenī augštecē un lejtecē, analizēt un apstrādāt ūdens plūsmas ātrumu un pēc tam aprēķināt plūsmas ātrumu. ūdens tālāk.
saskarne/komunikācija
Ultraskaņas ūdens skaitītājam būs viena no daudzajām opcijām, kas ir iepriekš atlasītas, veicot pasūtījumu. Šajā sadaļā tiks aprakstīta katra izvade:
Modbus/RS485 izeja
Impulsu izvade
Bezvadu izvade

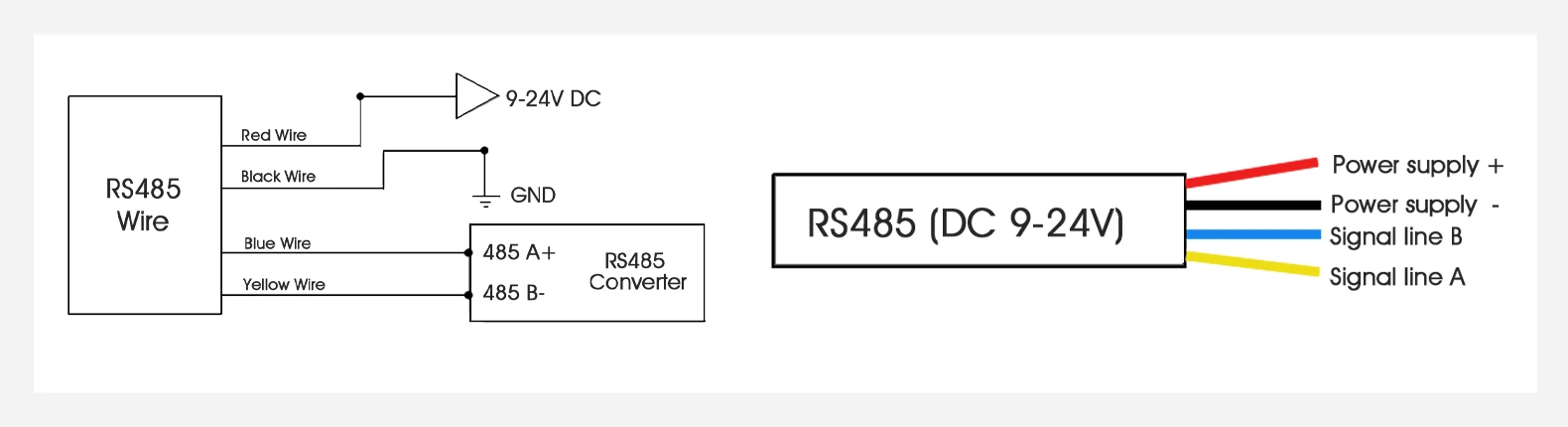

Modbus/RS485 izeja

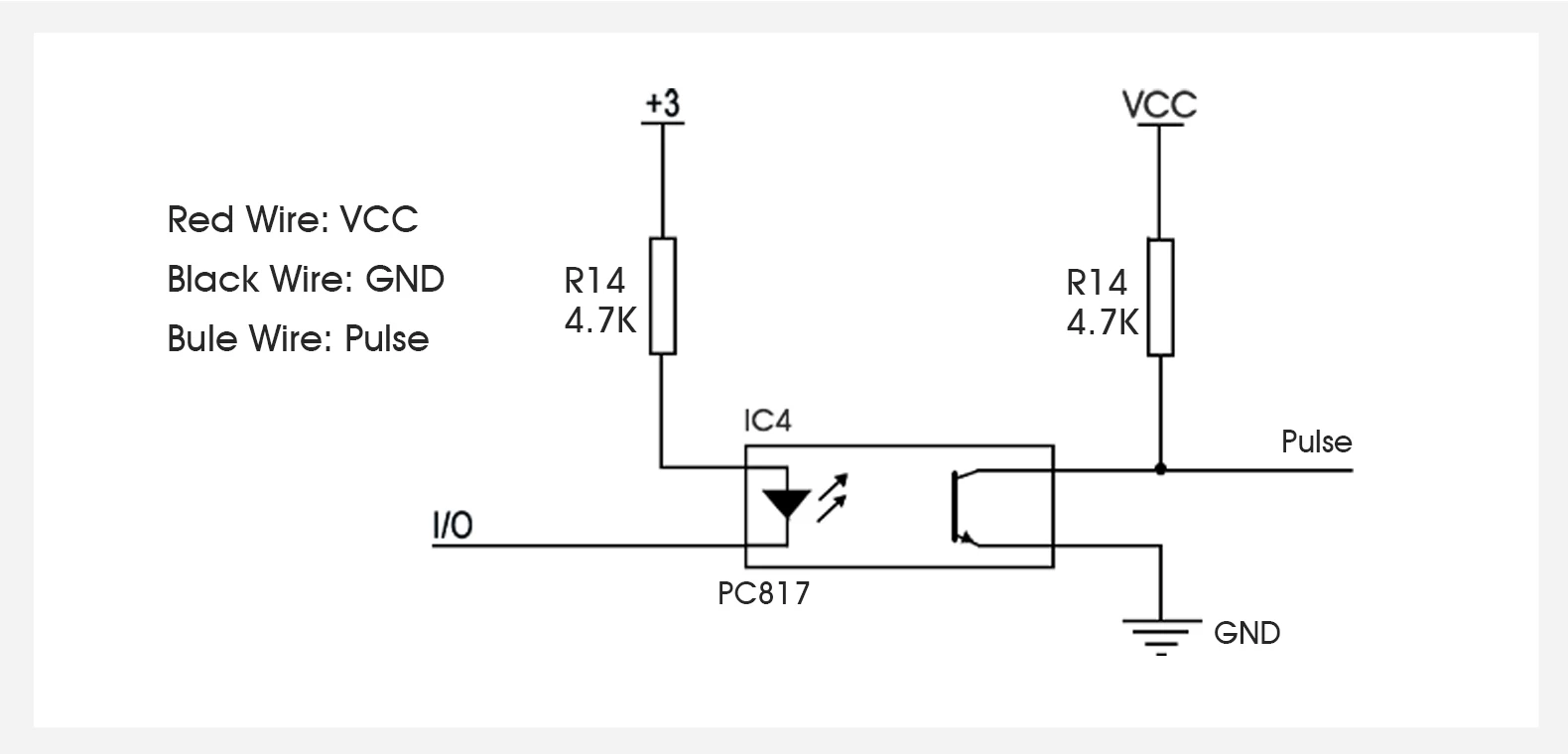

Impulsu izvade (ar baterijām)
Impulsu izvades parametri:
Atvērta kanalizācijas izvade
Spriegums 3 V-24V
Zema līmeņa viens impulss
Impulsa ilgums: 5 ms
GPRS/NB-IOT bezvadu pārraide
Datu savācējs
|
Datu nosaukums |
Parametrs |
|
Statiskā jauda |
15uA |
|
Enerģijas patēriņš |
60mA@RX |
|
Vadības lodziņš |
Plastmasa |
|
Tiešsaistes metode |
Pieskarieties vai automātiski pārejiet tiešsaistē |
|
Pārskatu intervāls |
Cik bieži sūtīt datus: reizi trīs dienās vai reizi dienā (Jo augstāka sūtīšanas frekvence, jo īsāks akumulatora darbības laiks) |
|
Sūta bitu |
0.1m³ |
|
Barošanas avots |
3,6 V līdzstrāva |
|
Akumulatora ietilpība |
8,5Ah |
|
Augšupsaites interfeiss |
GPRS/NB-IOT |
|
Lejupsaites interfeiss |
RS485 |
Datu pārraides vienība
|
Datu nosaukums |
Parametrs |
|
Statiskā jauda |
15uA |
|
Enerģijas patēriņš |
60mA@RX |
|
Vadības lodziņš |
Plastmasa |
|
Tiešsaistes metode |
Pieskarieties vai automātiski pārejiet tiešsaistē |
|
Pārskatu intervāls |
Cik bieži sūtīt datus: Var iestatīt 1-144 h (noklusējums reizi dienā) Var savienot ar spiediena savākšanas ierīci |
|
Sūta bitu |
0.1m³ |
|
Barošanas avots |
3,6 V līdzstrāva |
|
Akumulatora ietilpība |
18Ah/36Ah |
|
Augšupsaites interfeiss |
GPRS/NB-IOT |
|
Lejupsaites interfeiss |
RS485 |
kāpēc šmetri

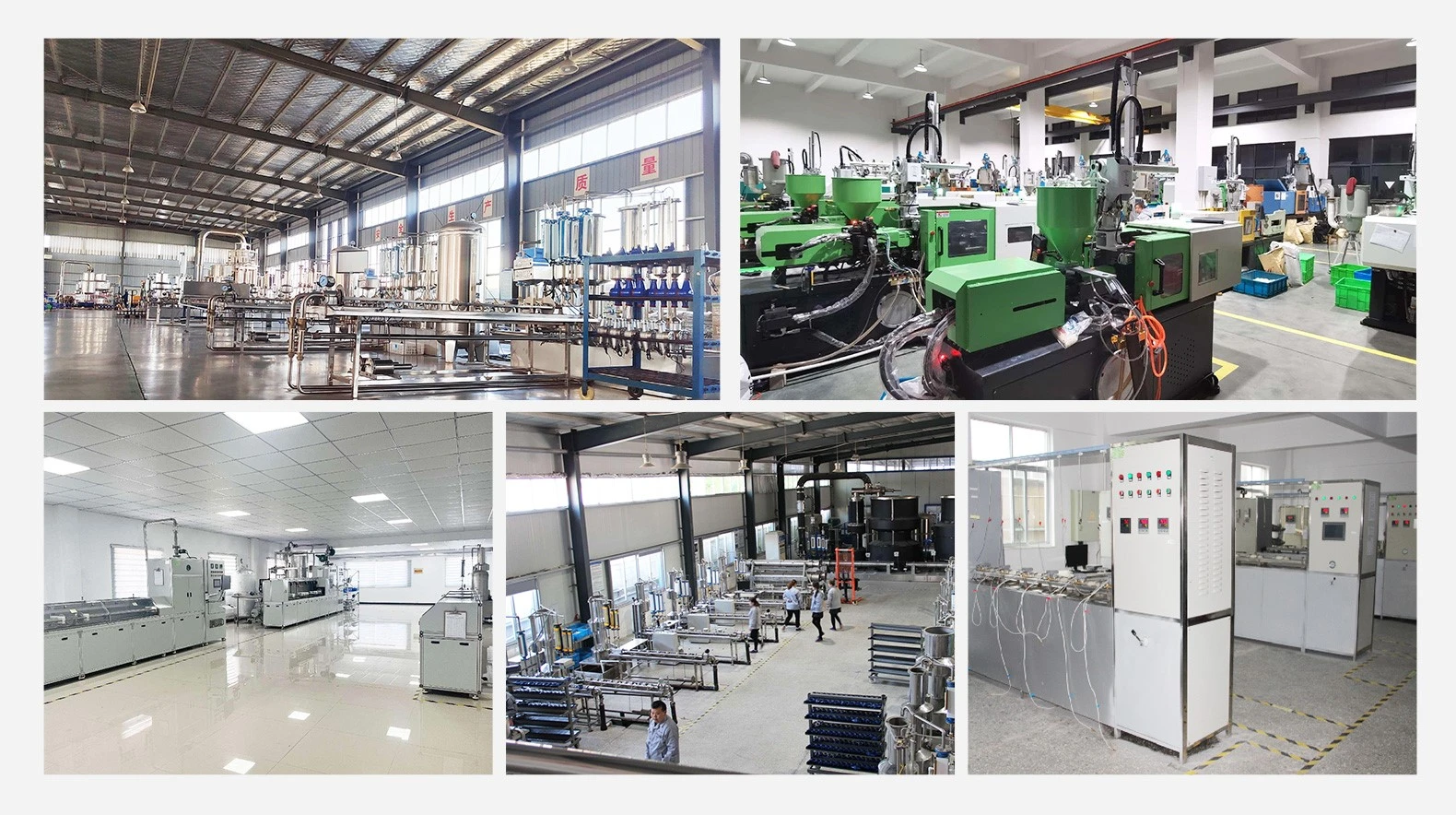

rūpnīca
