Ierīces konfigurācijas atlases tabula
Veidot | Sha 50- p -1 |
Galvenais standarts | Virzulis + elektroniskā skala |
Plūsmas diapazons (m³/h) | 0.002-32 |
Ūdens sūknis | Grundfos/ville |
Maksimālais darba spiediens (josla) | 16 |
Pārbaudāmā galda garums | DN15 (165 mm), DN20 (195 mm), DN25 (225 mm), DN32 (225 mm), DN40 (225 mm), DN50 (225 mm) (garumu var pielāgot) |

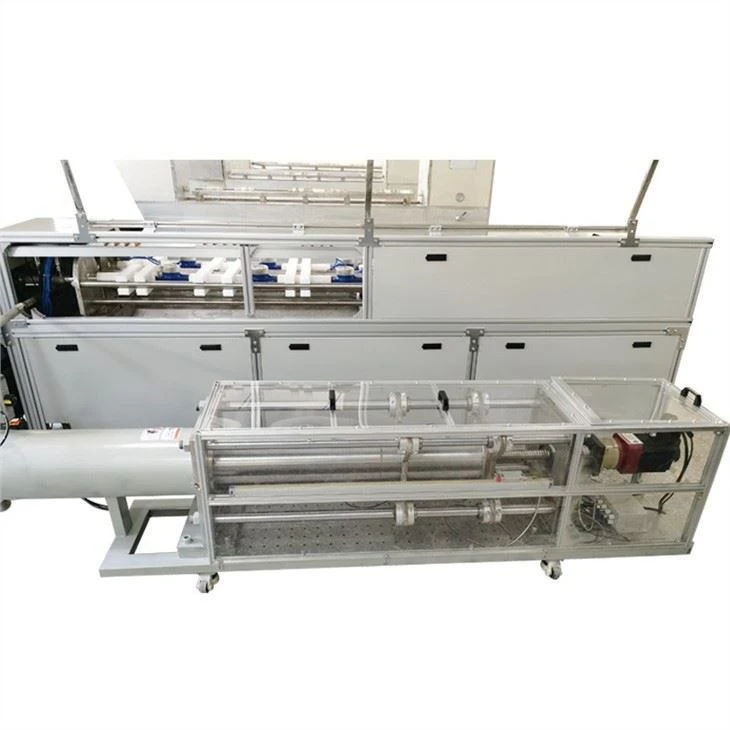

Virzuļa specifikācijas | 22L sējums, izšķirtspēja 0,036ml, spiediens PN16, Panasonic servo Drive |
Elektroniskā skala | Mettler Toledo, 1*60k +1*600kg |
Sverot konteineru | 1*60L+1*600L |
Elektromagnētiskais fl owmeter | Yokogawa Axg, 1*dn 2.5+ dn 25+1*DN50 |
Komutators | DN25, DN50 |
Temperatūras sensors | PT100, A precizitātes A klases instalēta gan ieplūdes, gan izejvielās |
Spiediena sensors | Precizitāte 0,5% uzstādīta gan ieplūdes, gan kontaktligzdā |
Testa metode | Sākt apturēšanas metodi/komutatora metodi |
Signāla saskarne ir standarta | Pulse / MBUS / RS485 / Image Ieguves / lāzera sensors |
Aprīkojuma jauda | 380 V, 50Hz, 3 fāzes 5wire jauda, 30kW (maksimālā jauda) |
Cita vara | Tīrs ūdens /6 joslas gaisa spiediens |

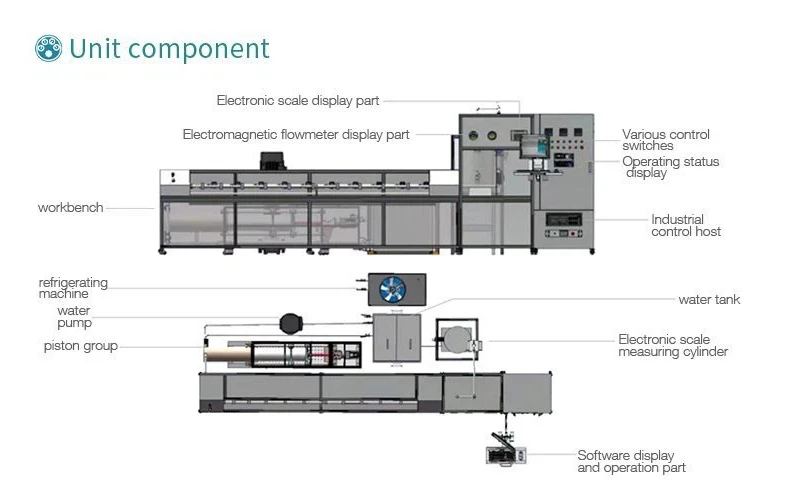

Informācija par pamata ierīci
Ierīces diapazons | (0.002-32)m³/h |
Ierīces nenoteiktība | Mazāks vai vienāds ar 0,2%(K =2) |
Spiediena diapazons | 0- 1.6 MPA |
Vides temperatūra | 15- 25 grāds |
Relatīvais mitrums | 45% -75% |
Atmosfēras spiediens | (86-106) KPA |
Darba stress | 0- 1.6 MPA |
Servisa spriegums | 400 V ± 5% 50Hz |
Asiņošanas spiediens | (3.5-6) josla |
Aprīkojuma jauda | Ūdens sūknis 11kW virzuļa 3kW sildīšana 12kW (pēc izvēles) |
Pārbaudes tabulas daudzums | DN15: 10PCS, DN20: 8PC, DN25: 6PCS, DN32: 4PC, DN50: 2PC, var pielāgot divkāršai līnijai |
Dimensija | 5800 mm *1500 mm *2500 mm |
Vispārīgas darbības, lai izmantotu pilnībā automātisku ūdens mērītāja testa solu

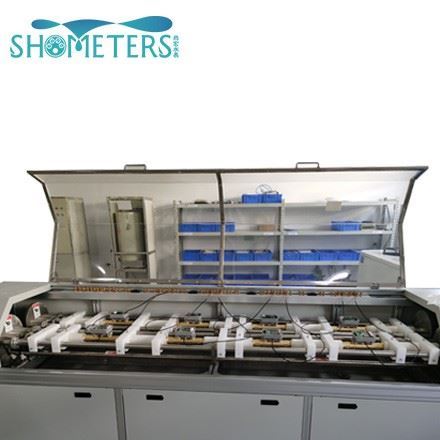

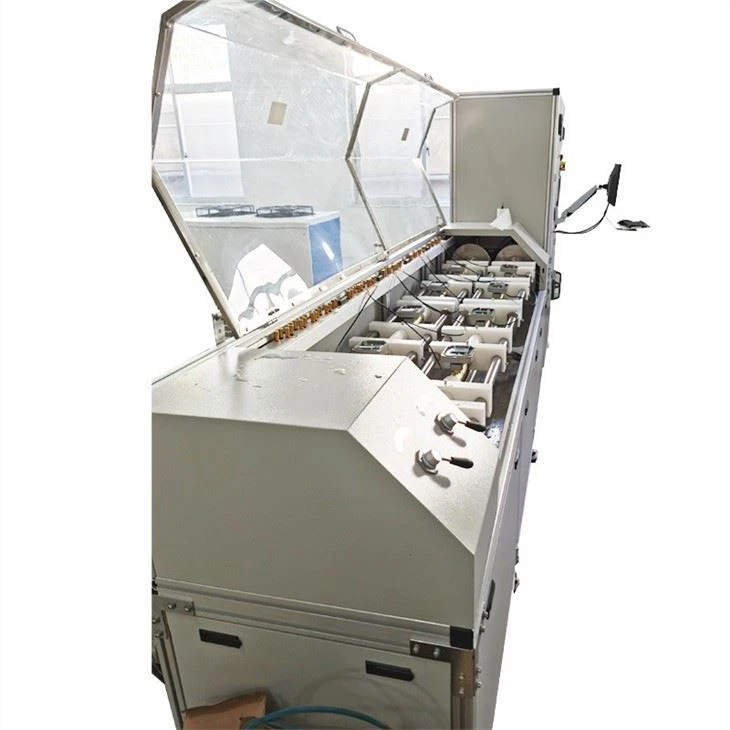

Novietojiet ūdens skaitītāju uz testa statīva un salabojiet to ar skavām, bet nepārspīlējiet . Pārliecinieties, vai ūdens mērītāja ass ir izlīdzināta ar testa stenda cauruli .
Izmazgājiet gaisu caur sistēmu, iznīcinot gaisa burbuļus. Uzturiet sistēmas spiedienu stabilu. Pārliecinieties, ka caurules un ūdens skaitītājs ir pilni ar ūdeni. Uzstādiet ūdens skaitītāju horizontāli vai vertikāli uz augšu, lai novērstu ūdens noplūdi no caurulēm un ūdens skaitītājiem.
Ierakstiet sākotnējo ūdens mērītāja nolasījumu .
Lai veiktu jaunas ūdens skaitītāju pārbaudes, sāciet ar augstas plūsmas testu, pēc tam pārejiet uz zemas plūsmas testu .
Atveriet testa stenda ūdens izplūdes vārstu un pielāgojiet nepieciešamajai maksimālās plūsmas testa vērtībai .
Reģistrējiet standarta skaļumu, kas plūst caur sistēmu un ūdens mērītāja norādīto tilpumu, un aprēķiniet kļūdu .
Atkārtojiet iepriekš minētās darbības vidējas plūsmas un minimālās plūsmas testiem .
