Hebei Shanghong Meters Technology Co., Ltd. ir viens no vadošajiem manuālo ūdens skaitītāju dubultās sērijas ražotājiem un piegādātājiem Ķīnā. Ja jūs gatavojaties vairumtirdzniecības augstas kvalitātes manuālo ūdens skaitītāju pārbaudes stenda dubultās sērijas, laipni lūdzam saņemt cenrādi un citātu no mūsu rūpnīcas.

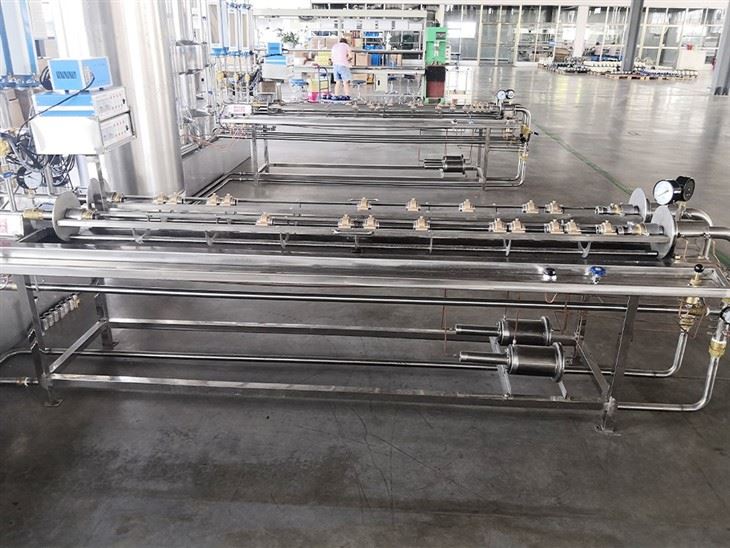

Manuālais ūdens skaitītāja pārbaudes stends
Manuālā ūdens skaitītāja pārbaudes stenda apraksts
|
Produkta nosaukums |
Dubultās sērijas manuālā ūdens skaitītāja pārbaudes stends |
|
|
DN |
DN15 ~ 25 mm |
DN15 ~ 50 mm |
|
Pārbaudes daudzums
|
DN15 * 10 DN20 * 8 DN25 * 7 vienā rindā (noteikšanas daudzumu var pielāgot)
|
DN15*20 DN20*18 DN25*16 DN32*1 DN40*1 DN50*1 (atklāšanas daudzumu var pielāgot) |
|
Ūdens sūknis
|
380V 3KW |
380 V 7,5 KW+3KW |
|
Izmērs
|
4000mm * 2000mm * 2440mm
|
4500mm * 1950mm * 2800mm |
| Pārbaudes metode | Tilpuma metode | |
|
Darba temperatūra |
0 ~ 50 grādi |
|
| Gaisa spiediens | 0,35–0,6 Mpa | |
|
Motors |
380 V, trīs{1}}fāzes, 50 Hz |
|
|
Precizitāte |
Mazāks vai vienāds ar 0,2% |
|
|
Garantijas periods |
1 gads |
|
Manuālā ūdens skaitītāja pārbaudes stends – darbības princips
Darba princips:Testa vidi ievelk ar ūdens sūkni un pēc tam stabilizē ar spiediena tvertni, lai samazinātu plūsmas svārstības un pulsācijas. Tas tiek piegādāts testa cauruļvadā, iziet cauri pārbaudāmajam skaitītājam un plūsmas indikācijas ierīcei un pēc tam nonāk attiecīgajā mērinstrumentā. Pārbaudāmā skaitītāja rādījumi tiek salīdzināti ar standarta ierīces rādījumiem, lai noteiktu ūdens skaitītāja mērījumu kļūdu.
Manuālais ūdens skaitītāja testēšanas stends – sastāvs
SH Meters manuālais ūdens skaitītāja pārbaudes stends galvenokārt sastāv no darbagalda, spiediena tvertnes, ūdens sūkņa, graduēta cilindra, ūdens tvertnes, filtra, stikla rotora plūsmas mērītāja, hidrauliskās sistēmas, manometra, temperatūras mērītāja un dažādiem vārstiem.
Manuālais ūdens skaitītāja pārbaudes stends – lietošanas instrukcijas
1. Novietojiet pārbaudāmo ūdens skaitītāju uz testēšanas stenda un nostipriniet to. Pēc tam atveriet ieplūdes vārstu, lai radītu spiedienu cauruļvadā un ūdens skaitītājā, nodrošinot, ka skaitītājs ir pareizi nostiprināts un nav noplūdes.
2. Atveriet visus plūsmas regulēšanas vārstus pēc kārtas, lai attīrītu gaisu no cauruļvada un pārbaudāmā ūdens skaitītāja. Kad gaiss ir pilnībā izvadīts, aizveriet visus plūsmas regulēšanas vārstus.
3. Reģistrējiet ūdens skaitītāja sākotnējo rādījumu, atveriet plūsmas regulēšanas vārstu, kas atbilst vēlamajai plūsmai, un noregulējiet to atbilstoši mērķa plūsmas ātrumam. Procesa laikā uzmanīgi novērojiet līmeni mērierīcē. Kad līmenis sasniedz norādīto pozīciju, ātri aizveriet plūsmas regulēšanas vārstu
4 . Pierakstiet ūdens skaitītāja galīgo rādījumu un mērierīces faktisko rādījumu. Izlejiet ūdeni no mērierīces un turpiniet pārbaudīt nākamo plūsmas punktu. Pēc visu testu pabeigšanas, pamatojoties uz savāktajiem datiem, aprēķiniet ūdens skaitītāja kļūdu
